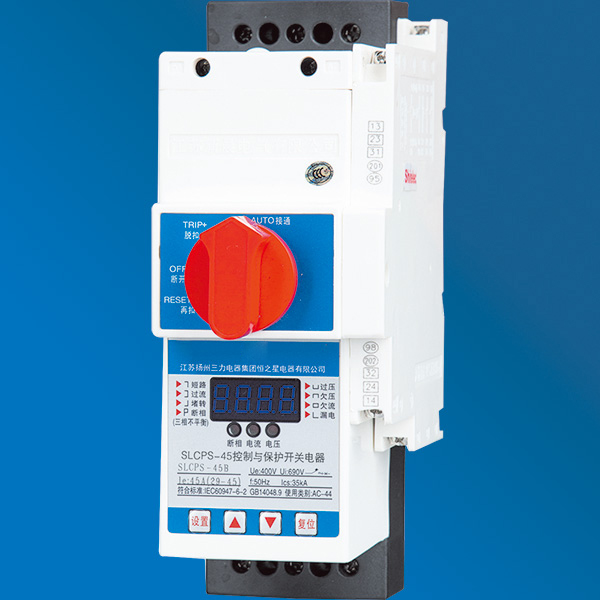

SLCPS控制與保護開關電器

一、適用范圍

◆ 概述

SLCPS控制與保護開關主要用于交流50Hz（60Hz），額定電壓至690V，額定電流自0.4A至125A,控制電機功率自0.075KW至55KW的電力系統中接通，承載和分斷正常條件（包括規定的過載條件）下的電流，且能夠接通、承載并分斷規定的非正常條件下的電流（如短路電流）。

SLCPS控制與保護開關采用模塊化的單一產品結構型式，集成了傳統的斷路器（熔斷器），接觸器，過載（斷相）保護繼電器，起動器，隔離器，電機綜合保護器等低壓電器產品的主要功能，具有遠距離自動控制和就地直接人力控制功能，具有面板指示及機電信號報警功能，具有斷相、短路、過壓、欠壓、漏電、三相電流不平衡、起動延時、過載、欠流、堵轉、隔離等功能，具有協調配合的時間—電流保護特性（具有過載反時限，定時限，短路瞬時，特大短路瞬時四段保護特性）。根據需要選配功能模塊或附件，即可實現對各類電動機負載，配電負載的控制與保護，集控制與保護于一體。

SLCPS采用MCU控制技術，全數字化電路，保護精度高、工作穩定可靠、抗干擾能力強，可實現控制的數字化、智能化，可實現通信的網絡化。SLCPS可配備RS485通信接口，應用Modbus通訊協議，與上位機通信進行監控，可實現遙控、遙測、遙信、遙調功能。其全面完善的保護功能和高精確的保護精度是其他電機保護產品所無法比擬的。

◆ 產品特點

l 保護功能完善，實時控制準確、穩定、可靠。具有斷相、短路、過壓、欠壓、漏電、三相電流不平衡、起動延時（避開啟動大電流）、過載、欠流、堵轉、隔離等功能，各種保護參數（保護動作值、動作時間）均可在現場調試設定。

l 具有遠距離自動控制和就地直接人工控制功能。

       SLCPS具有手動操作手柄，可就地直接人工控制。

l 具有電氣控制、面板指示及機電信號報警指示功能。輔助觸點輸出形式多樣，可方便實現遠距離自動控制。

l SLCPS對運行、故障等狀態采用LED顯示，具有電壓表、電流表功能。

l 配有設置鍵、上翻鍵、下翻鍵、復位鍵，可對各種參數進行設定和查詢。并具有斷電記憶功能。由于采用MCU的E2PROM存儲記憶技術實現參數設定，斷電后已設定的參數仍存儲于MCU，再起動時無需重新設定參數。

l 具有故障記憶功能，便于故障查詢、分析。

l 觸頭系統采用橋式雙斷點觸頭，同時具備限流式快速短路脫扣器、柵片滅弧室，額定運行短路分斷能力達到50kA。

l 具有RS485通信接口，應用Modbus通訊協議，可與上位機通信進行監控，可實現遙控、遙測、遙信、遙調功能。給用戶系統集成帶來方便，便于用戶實現智能化管理。

l 功能模塊或附件齊全，可根據需要選配，即可實現對各類電動機負載、配電負載的控制與保護，集控制與保護于一體。
